鼎陽SDS7000A系列 SDS7604AP 數字示波器

鼎陽SDS7000A系列 SDS7604AP 數字示波器參數表?

新瑪科技代理鼎陽 SDS7000A系列高分辨率示波器型號

• SDS7804AP


• SDS7604AP

• SDS7804A H12


• SDS7604A H12

• SDS7404A H12


• SDS7304A H12

• SDS7204A H

SDS7000A系列產品介紹：

帶寬：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz
存儲深度： 最高 2 Gpts/通道
垂直分辨率：12-bit
實時采樣率： 最高 20 GSa/s
波形捕獲率：最高 100 萬幀/秒

產品優勢

亦高亦精，解析至真

SDS7000A系列作為鼎陽科技新旗艦示波器產品，最高帶寬提升至8 GHz，上升時間僅為58ps，比4 GHz帶寬的示波器快了一倍以上，能支持測量MIPI-DPHY、DDR2/DDR3、USB2.0、100Base-TX等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，從整體到細微處波形清晰可靠，帶來全新的測量體驗。

處理器全面升級

SDS7000A作為新旗艦機型實現了處理器的全面升級，由嵌入式ARM處理器升級為X86處理器，使系統響應速度，測量、運算、分析速度都實現了大幅度的提升，給未來軟件分析功能的擴展留下了更多的可能性。

12-bit ADC，信號分辨能力增強16倍

目前許多移動電子產品設計都朝著低功耗、低電壓電子系統的趨勢發展，因此對數字示波器等測試測量儀器的精度也提出了更高的要求。12-bit高分辨率示波器的量化誤差比普通的8-bit示波器小16倍，能助力工程師更完整清晰地觀測到波形的細節，并進行更精準的波形測量。

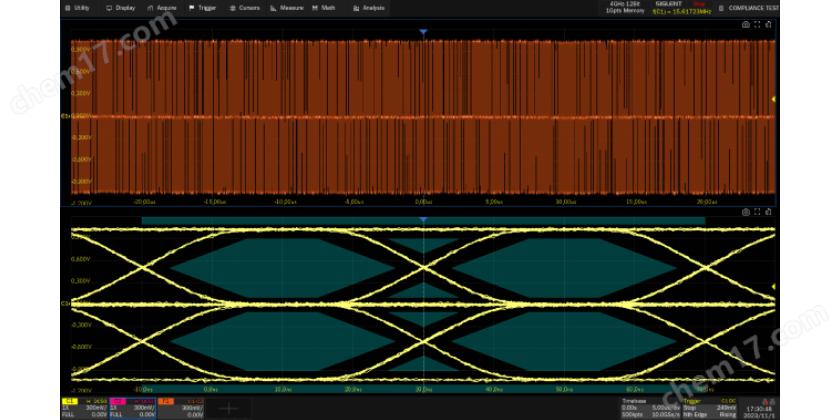

眼圖和抖動分析，助力信號完整性分析

眼圖分析作為高速系統信號完整性分析的核心，可以反映信號鏈路上傳輸?shù)臄?shù)字信號的整體特征，從中觀察碼間串?dāng)_和噪聲的影響，進而評估系統的優劣程度。抖動分析可以對信號的多種抖動參數進行測量，并且基于TIE數據對抖動進行分解，對各種抖動分量進行時域和頻域上的解析。8 GHz的帶寬使眼圖和抖動分析能滿足更多測試場景，比如LVDS和MIPI信號的測試。

100萬幀/秒高波形捕獲率

超高的波形捕獲率使示波器能快速捕獲到偶發的異常信號，給測試測量帶來充分的“安全感"

協議一致性分析

SDS7000A目前支持MIPI-DPHY、DDR2/DDR3、USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多種協議一致性測試。這些一致性測試分析功能可以幫助工程師在大規模生產前進行電氣性能和功能測試，從而保證產品的質量和可靠性。鼎陽科技推出的一致性分析方案可以執行單項或多項測試、向用戶展示如何將示波器和被測設備連接、為每個測試項目自動設置示波器、顯示已執行測試的每個項目的詳細信息和通過標準、生成HTML或XML測試報告。

5 GHz 有源差分探頭

SAP5000D 系列有源差分探頭，其帶寬 5 GHz，上升時間 80ps，差分輸入電容 400fF，衰減比 10:1。

產品參數

模擬帶寬：2 GHz, 3 GHz, 4 GHz, 6 GHz, 8 GHz

通道數：4 + EXT

最高實時采樣率：20 GSa/s（交織模式）, 20 GSa/s @所有通道

垂直分辨率：12-bit

最大存儲深度：2 Gpts/ch, 1 Gpts/ch

最高波形捕獲率：1,000,000 wfm/s

屏幕尺寸：15.6英寸電容式觸摸高清顯示屏（分辨率1920x1080）

接口：通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持USBTMC），2x 1000M LAN（支持VXI-11+SCPI， Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI編程，LXI，WebServer） 顯示接口：1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz 音頻接口：Mic input, Audio Output 其它：外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out

測量：超過50種參數測量，并支持直方圖和趨勢圖統計

數字通道：16 路，1 GSa/s采樣率, 50 Mpts/ch存儲深度，需購買SPL2016硬件搭配使用

觸發類型：邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、碼型、視頻、前提邊沿、第N邊沿、延遲、建立/保持時間、串行觸發

處理器系統：Intel Core i3-8100 或更優，32GB內存，250GB硬盤，Linux操作系統

串行觸發和解碼：標配：I2C, SPI, UART, CAN, LIN 選配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (僅解碼)，USB2.0 (僅解碼)

數據分析和數據處理工具：搜索, 導航, 歷史, 模板測試, 數字電壓表, 電源分析（選配）, 波特圖, 波形直方圖, 計數器, 眼圖和抖動分析（選配）, USB2.0一致性分析（選配）, 100M以太網一致性分析（選配）, 1000M以太網一致性分析（選配）, 100M車載以太網一致性分析（選配）, 1000M車載以太網一致性分析（選配）, MIPI-DPHY一致性分析（選配），DDR2/DDR3一致性分析（選配）, SignalScan

信號發生器：內置源，最高輸出頻率50 MHz，采樣率125 MSa/s，波形長度16 kpts，需購買信號發生器軟件（FG）搭配使用

探頭：標配500 MHz無源探頭SP3150A, 每通道1套 選配5 GHz有源差分探頭SAP5000D
